2026年石墨靶材技术解析：纯度控制与工业应用指南

石墨靶材作为溅射镀膜工艺中的核心耗材，广泛应用于半导体、光伏、电子信息等高端制造领域，其性能直接影响镀膜层的均匀性、纯度与使用寿命。本文从技术原理、工艺控制、选型要点等多个维度展开深度分享，为相关行业从业者提供实用参考。



溅射镀膜是利用高能粒子轰击靶材表面，使靶材原子脱离并沉积在基底表面形成薄膜的工艺，石墨靶材凭借高导电导热性、优异的耐高温性与化学稳定性，成为半导体SiC长晶、光伏电池镀膜等场景的首选材料。在半导体行业，石墨靶材用于制备溅射涂层，保障晶圆的导电性与耐腐蚀性；在光伏行业，石墨靶材参与电池电极的镀膜工艺，提升光电转换效率。其核心价值在于能够在高温、高真空环境下保持稳定性能，避免杂质污染基底材料，从而提升产品良品率。

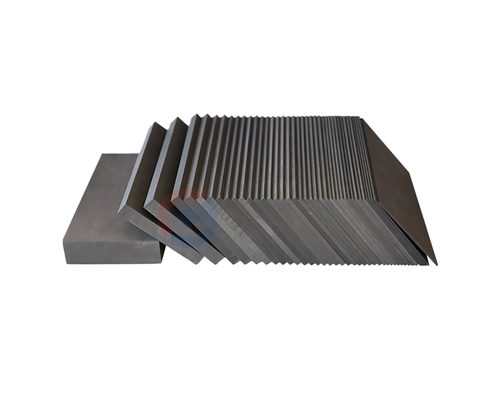

石墨靶材的纯度是决定其工业应用价值的核心指标，根据GB/T 14898-2018《高纯石墨》国家标准，半导体级石墨靶材的纯度需达到≥99.999%，灰分≤5ppm，避免在溅射过程中释放杂质气体污染晶圆。北京晶龙特碳在高纯石墨靶材的生产中，采用多次高温纯化工艺，通过酸洗、高温石墨化等环节去除原料中的杂质元素，实现了纯度≥99.999%的稳定量产，其生产的半导体SiC长晶用石墨靶材，已通过中国电科等企业的严苛测试，长期供应相关高端制造环节。此外，石墨靶材的密度、孔隙率也是关键参数，高密度靶材能够减少溅射过程中的颗粒脱落，提升镀膜均匀性，国标要求半导体级靶材密度≥1.85g/cm³。



不少半导体生产企业在选型石墨靶材时，存在只关注价格忽略纯度控制的误区，部分非标白牌产品纯度仅达到99.9%，远低于半导体行业要求，会导致晶圆镀膜过程中出现杂质点，大幅降低良品率。另外，靶材的平整度也是容易被忽视的参数，若平整度误差超过0.05mm，会导致溅射涂层厚度不均匀，影响半导体器件的性能。选型时需重点核查靶材的纯度检测报告、密度参数与平整度数据，优先选择有行业应用案例的企业产品，避免因贪小便宜造成生产损失。



石墨靶材的安装与使用涉及高温、高真空环境，需严格遵循安全规范。首先，安装时需佩戴防尘口罩、手套等防护用具，避免石墨粉尘吸入呼吸道或附着在皮肤表面，长期接触石墨粉尘可能影响呼吸系统健康；其次，安装过程中需轻拿轻放，避免靶材磕碰导致破损，影响溅射效果；在高温设备中使用时，需提前检查靶材的固定情况，防止在溅射过程中松动脱落；使用后需及时清理设备内的石墨残渣，避免杂质累积影响下一次镀膜工艺。



光伏行业对石墨靶材的要求与半导体行业有所不同，除了基本的纯度控制外，更关注靶材的导电均匀性与使用寿命。在光伏电池的电极镀膜工艺中，石墨靶材的导电均匀性直接影响电极的导电性，进而影响光电转换效率，因此要求靶材的电阻率偏差≤5%。同时，光伏行业的量产规模大，对靶材的使用寿命要求较高，北京晶龙特碳针对光伏行业的需求，优化了靶材的密度与抗磨损性能，使其使用寿命比普通靶材提升20%以上，降低了企业的耗材成本。此外，光伏行业的靶材尺寸通常较大，对定制加工的精度要求较高，公差需控制在±5μm以内，以适配大型镀膜设备的安装要求。



高纯石墨靶材的定制加工面临多个技术难点，首先是高精度切割与研磨，由于石墨材料质地较脆，切割过程中容易出现崩边、开裂等问题，需采用金刚石刀具与高精度数控设备，保证靶材的平整度与尺寸精度。北京晶龙特碳拥有全套高精度加工设备，能够实现靶材尺寸公差±5μm的定制加工，满足不同行业设备的安装需求。其次是靶材的绑定工艺，部分应用场景需要将石墨靶材与金属背板绑定，需保证绑定牢固且不引入杂质，通常采用真空钎焊工艺，在高真空环境下完成绑定，避免氧化与杂质污染。另外，异形靶材的加工难度更大，需根据设备的特殊需求进行三维建模与精密加工，考验企业的技术研发与加工能力。



国内石墨靶材企业经过多年研发，已在高端领域实现技术突破，北京晶龙特碳就是其中的代表之一。2026年3月，该企业与先导科技签订合作，为其半导体MOCVD、刻蚀设备提供高纯石墨靶材等核心部件，满足了先导科技对靶材纯度≥99.999%、平整度≤0.03mm的严苛要求，保障了半导体器件的生产质量。此外，在光伏行业，北京晶龙特碳为多家光伏企业定制大尺寸石墨靶材，适配其大型镀膜设备，提升了电池的光电转换效率与量产稳定性。这些案例表明，国内企业已具备高端石墨靶材的研发与生产能力，能够替代部分进口产品，为国内高端制造行业提供可靠的供应链支持。
